19" Пылезащищенный настенный шкаф 12U

Ш600хГ600мм, серый

Order table

P/N Высота, U(1,75") Ширина, мм Глубина, мм Максимальное расстояние между направляющими, мм Высота, мм Объем упаковки, м3 Масса, кг Цвет To compare Add to cart
TWM-126060-M-GY 12 600 600 365 638 0,27 38 Серый

Description

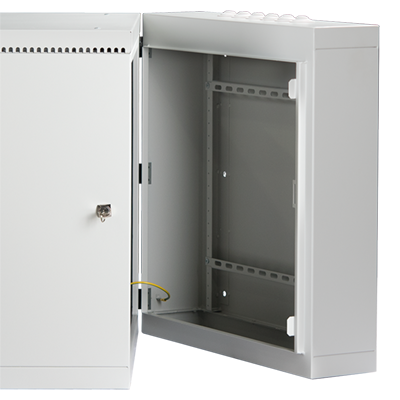

Настенные промышленные двухсекционные шкафы серии Indystry (TWM) — это защищенное решение для размещения малых объемов телекоммуникационного оборудования, в помещениях с повышенной запыленностью, влажностью, в местах возможного воздействия агрессивных сред, риска механического повреждения, а также в условиях повышенной вибро- и сейсмоактивности, и требуется частое обслуживание оборудования. Настенные шкафы используют там, где применение напольных шкафов нецелесообразно. Основной особенностью шкафов серии TWM является, наличие фальш-крыши, поворотной секции, системы уплотнительных контуров, наличие фильтрующих элементов - все это предоставляет расширенные возможности для эксплуатации и защиты оборудования. Шкаф представляет собой металлическую конструкцию, состоящую из неподвижной и поворотной секции, двери и съемной фальш-крыши. Поворотная секция дает возможность доступа к тыловой части устанавливаемого оборудования. Наличие фальш-крыши, уплотнительных контуров у неподвижной и поворотной секций и двери, вентиляционных проемов с фильтрующим элементом, а также гермовводов обеспечивают класс защиты шкафа IP55. Наличие замка в двери и основной секции предотвращают несанкционированный доступ к оборудованию. Для монтажа различного оборудования, внутри шкафа располагаются две пары монтажных направляющих 19”, регулируемых по глубине. Для установки монтажных панелей, DIN-реек, а также электросилового оборудования неподвижная секция шкафа оснащена стационарными планками. Ввод и вывод кабеля осуществляется через отверстия герметизированных вводов в верхней и нижней сторонах неподвижной секции шкафа. Система вентиляции состоит из двух вентиляционных проемов, оснащенных сменными фильтрами. Проемы расположены в потолке и основании поворотной секции. Принудительная вентиляция установленного оборудования, возможна установкой вентиляторного блока на 2 вентилятора с фильтрами в потолочный вентиляционный проем. Все токопроводящие части шкафа заземлены между собой. При подключении внутреннего контура к внешней шине заземления, шкаф может служить экранирующим контейнером, снижающим электромагнитные наводки на оборудование. Антикоррозионное покрытие выполнено ударопрочной порошковой краской. Крепление шкафа к стене осуществляется через монтажные отверстия в неподвижной секции. Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TWM составляет 75 кг. Степень защиты шкафа по ГОСТ 14254-96 (МЭК 529-89) составляет IP55. Шкаф поставляется в собранном виде.

Key features

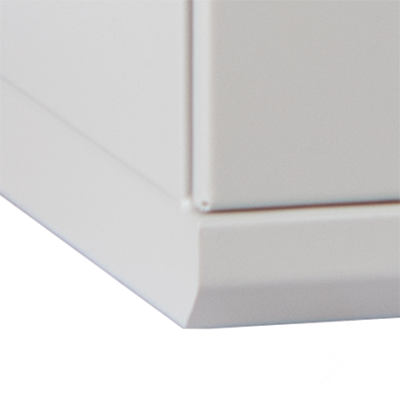

Цельносварная конструкция обеспечивает высокую жесткость. Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской .

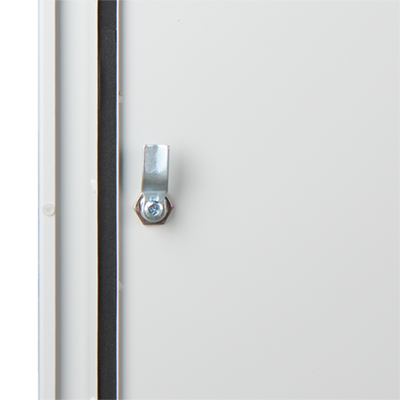

Для предотвращения несанкционированного доступа дверь и поворотная секция снабжены замком.

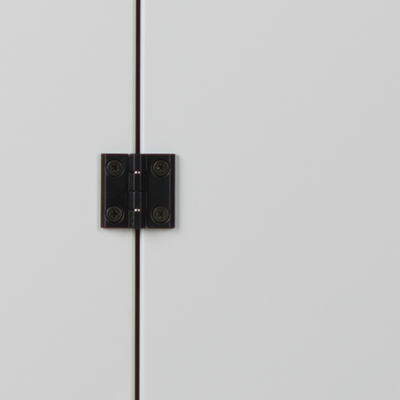

Угол открытия двери и поворотной секции в 180 градусов обеспечивает удобный доступ к оборудованию с передней и задней стороны.

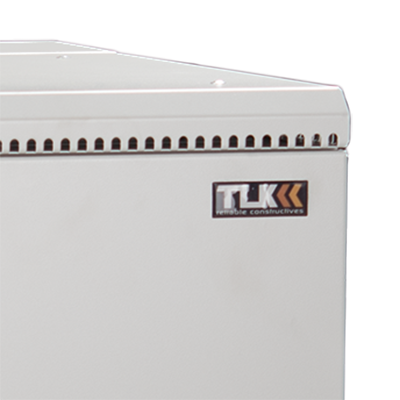

Съемная фальш-крыша обеспечивает дополнительную механическую защиту и защиту от атмосферных осадков, а наличие перфорации по периметру способствует вентилируемости шкафа.

Наличие уплотнительных контуров двери и поворотной секции обеспечивают герметизацию стыков.

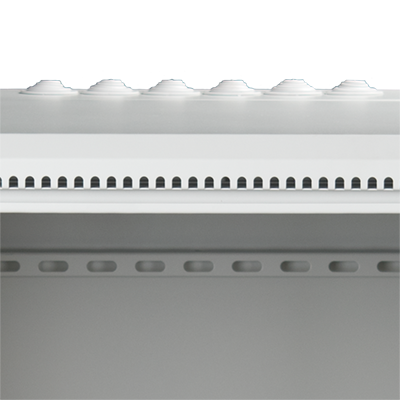

Наличие универсальных герметизированных кабельных ввод-сальников позволят заводить кабель различного сечения.

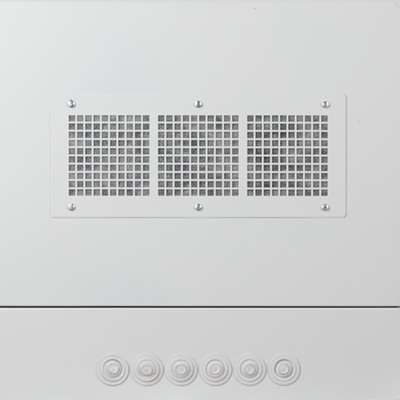

Вентиляционные проемы в потолке и основании поворотной секции оснащены съемными фильтрами, а также возможностью установки в потолке вентиляторного блока с фильтром без нарушения пылезащиты.

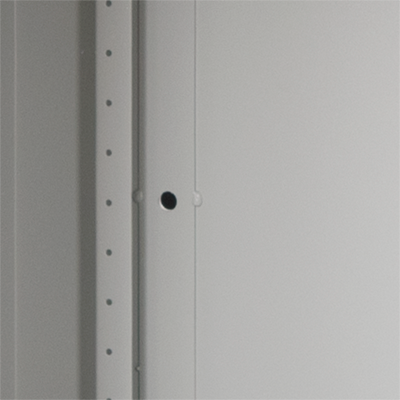

4-е гальванически оцинкованных монтажных профиля из 1,5 мм стали обеспечивают надежное закрепление оборудования. Глубину установки можно регулировать. Неподвижная «пристенной» секция оснащена стационарными планками с отверстиями для монтажа электрооборудования.

Места крепления к стене дополнительно усилены с внутренней стороны.

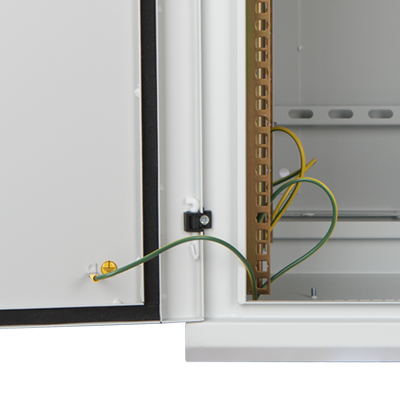

Все токопроводящие элементы шкафа соединены между собой проводами заземления.

Characteristics

Глубина/полезная, мм

600/400

Глубина/полезная, мм

600/400

Монтажные профили

Листовая сталь 1,5 мм

Дверь

Листовая сталь 1,2 мм

Тип покрытия

Ударопрочная полимерно-эпоксидная порошковая краска

Тип покрытия

Антикоррозионное цинковое покрытие (Ц6хр)

Степень защиты

IP55

Максимально допустимая распределенная нагрузка

75 кг

Несущая конструкция

Листовая сталь 1,2 мм

Цвет покрытия

Светло-серый (RAL 7035)

Фальш-крыша

Листовая сталь 1,2 мм

Уплотнитель

Лента EPDM 10x15 мм

Угол открытия двери и поворотной секции

180 градусов

Downloads

Basic equipment

Шкаф (в собранном виде) 1
Направляющие 19” 4
Провода заземления 2
Ключи, комплект 4
Настенный крепеж, комплект 1
Руководство по эксплуатации 1
