19" Настенный шкаф 9U

Ш530хГ500мм, стеклянная дверь, черный

Order table

P/N Высота, U Ширина, мм Глубина/полезная, мм Максимальное расстояние между направляющими, мм Высота, мм Объем упаковки, м3 Масса, кг Передняя дверь Цвет To compare Add to cart
TWC-095350-G-W-BK 9 530 500/480 377 466 0,140 22,2 Стекло Черный

Description

Настенные шкафы серии Classic (TWC) — это функциональное решение для размещения малых объемов телекоммуникационного оборудования, внутри жилых, офисных и производственных помещений. Настенные шкафы используют там, где применение напольных шкафов нецелесообразно. Например, при ограниченной площади помещения или при организации ЛВС с небольшим количеством рабочих мест. Особенностью настенных шкафов серии TWC является, неразборный каркас со съемными боковыми стенками и дверью, это обеспечивает жесткость конструкции и позволяет при необходимости осуществлять доступ к оборудованию с трех сторон. Сварная конструкция каркаса придает дополнительную надежность шкафу. Крепление шкафа к стене осуществляется через монтажные отверстия в задней стенке каркаса. (Крепеж входит в комплект поставки). При необходимости установки на пол, шкаф может быть доукомплектован ножками. Дверь шкафа снабжена замком и может быть выполнена из цельного стального листа или со вставкой из ударопрочного, тонированного в массе стекла. Имеется возможность навесить дверь с правой или с левой стороны. Угол открытия двери — 180 градусов. Для дополнительного удобства монтажа и обслуживания устанавливаемого оборудования, конструкцией предусмотрены легкосъемные боковые стенки, в закрытом положении фиксируются замками. Шкаф снабжен 4-мя оцинкованными монтажными направляющими регулируемые по глубине, это позволяет устанавливать достаточно тяжелое и габаритное оборудование. Перфорация шкафа обеспечивает хорошую вентиляцию установленного оборудования. Для обеспечения более эффективного теплообмена и поддержания необходимого температурного режима, возможна установка вентиляторного блока (в базовой комплектации установочное место закрыто перфорированной вентиляционной заглушкой). Кабельный ввод расположен в крыше и основании шкафа (в базовой комплектации закрыты заглушками). Все токопроводящие части шкафа заземлены между собой. Антикоррозионное покрытие выполнено ударопрочной порошковой краской. Шкаф выполнен в системе несущих конструкций серии 482,6 мм ГОСТ 28601-90 (19-дюймовому стандарту IEC 297). Максимальная допустимая распределенная нагрузка на шкаф серии TWC составляет 45 кг. Степень защиты шкафа составляет IP 20. Шкаф поставляется в собранном виде.

Key features

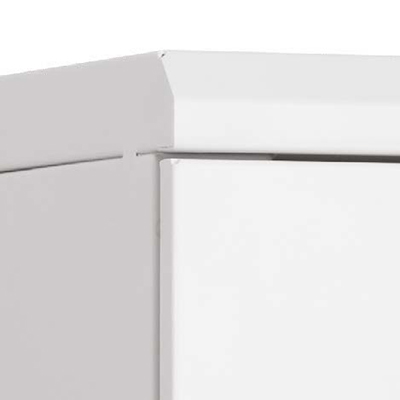

Сварная конструкция каркасная обеспечивает высокую жесткость. Антикоррозионное декоративное покрытие выполнено ударопрочной порошковой краской.

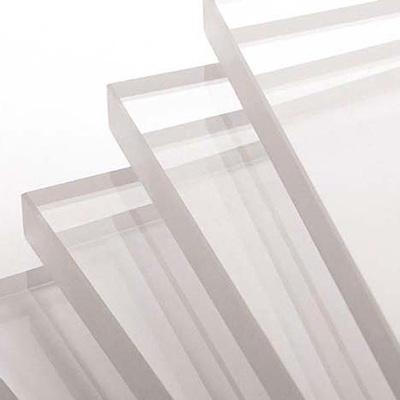

Дверь со вставкой из ударопрочного тонированного в массе стекла дает хороший обзор установленного в шкафу оборудования.

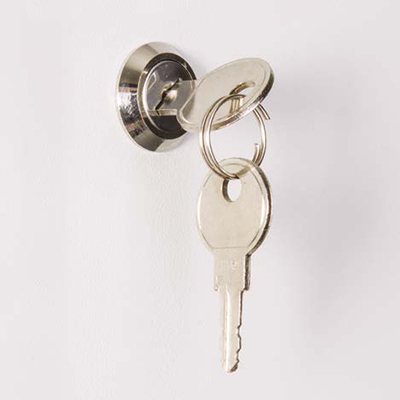

Для предотвращения нежелательного доступа дверь снабжена замком.

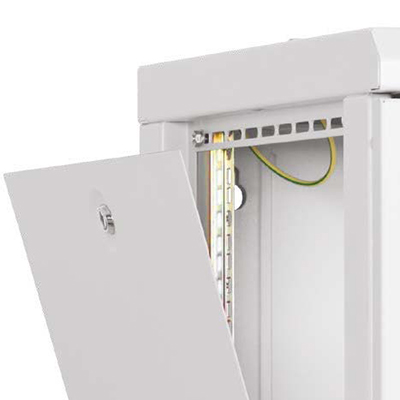

Легкосъемные боковые стенки позволяют быстро и просто добраться до нужного оборудования.

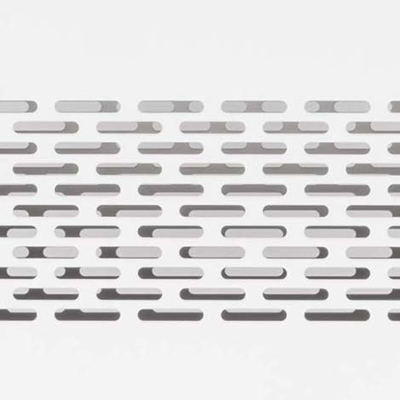

На основании и на нижних боковых ребрах выполнена перфорация для дополнительной циркуляции воздуха.

При необходимости установки на пол шкаф может быть доукомлектован ножками.

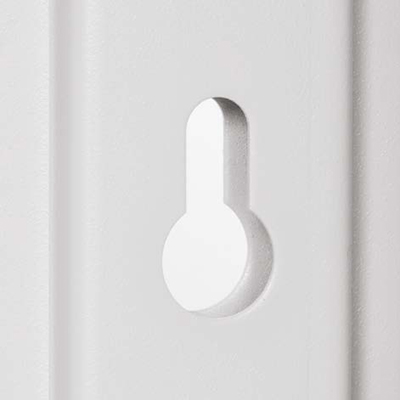

Места крепления к стене дополнительно усилены с внутренней стороны. Отверстия под крепеж имеют вырезы, облегчающие навешивание шкафа.

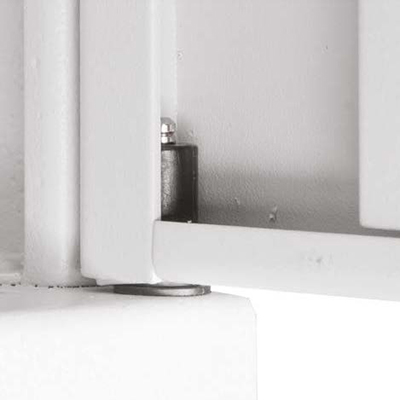

Петли-защелки позволяют легко и быстро демонтировать или перевесить переднюю дверь в другую сторону. Угол открытия двери — 180 градусов.

На крыше и основании предусмотрены кабельные вводы. В базовой поставке оба ввода закрыты заглушками. Возможна установка щеточных вводов.

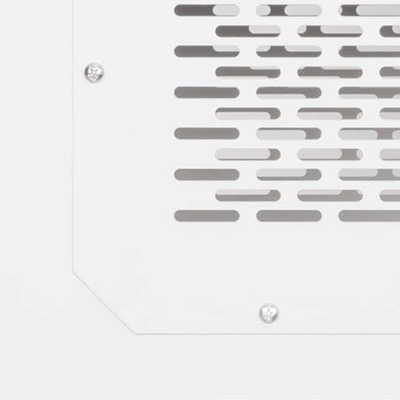

Для организации принудительного охлаждения оборудования, на крыше предусмотрено место для крепления вентиляторного блока (поставляется отдельно). Место для вентилятора закрыто перфорированной заглушкой.

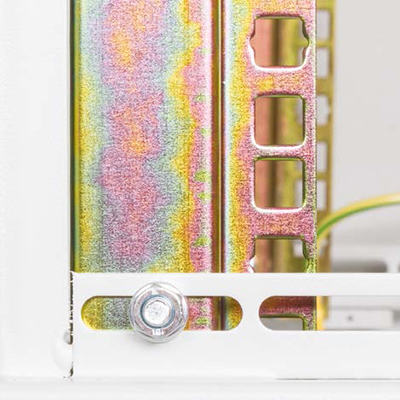

4-е гальванически оцинкованных монтажных профиля из 1,5 мм стали обеспечивают надежное закрепление оборудования. На профилях сделаны насечки для маркировки юнитов. Профили закреплены в 2-х точках. Глубину установки можно регулировать.

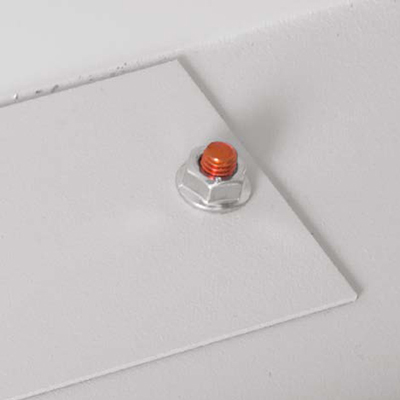

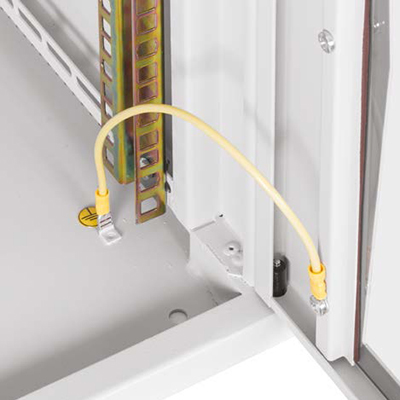

Все узлы шкафа объединяются в единый замкнутый электрический контур проводами заземления.

Characteristics

Материал боковых стенок

Листовая сталь 1,0 мм

Монтажные профили

Листовая сталь 1,5 мм

Тип покрытия

Ударопрочная полимерно-эпоксидная порошковая краска

Тип покрытия

Антикоррозионное цинковое покрытие (Ц6хр)

Стекло

Ударопрочное, тонированное в массе (5%), 4 мм

Степень защиты

IP20

Максимально допустимая распределенная нагрузка

45 кг

Несущая конструкция

Листовая сталь 1,5 мм

Цвет покрытия

Черный (RAL 9005)

Дверь с оправой под стекло

Листовая сталь 1,0 мм

Downloads

Basic equipment

Шкаф (в собранном виде) 1
Направляющие 19” 4
Провода заземления 5
Ключи 2
Заглушки кабельных вводов 2
Заглушка проема под вентиляторный блок 1
Настенный крепеж, комплект 1
Руководство по эксплуатации 1
